АКПП «Jatco JF414E» российскому автомобилисту знакомы по таким машинам, как Лада Гранта. Эта четырехступенчатая коробка передач стала популярной у владельцев автомобилей малолитражек. А началось все в 2012. Все об этой коробке автомат: устранения неисправностей в гидротрансформаторе, правильной эксплуатации, а также мнения приверженцев этой коробки – будет рассказано читателю далее.
АКПП «Jatco»
АКПП поперечного расположения «Jatco JF414E» относится к классу «Мини». Создана для передне-приводных автомобилей с литражом двигателя не более 1,6 л. Создана и разработана в стране Япония, а компания, изготовившая эту трансмиссию так и называется «Jatco». Название является аббревиатурой от «Japanese Automatic Transmission Co.», что в переводе на русский язык означает «Японский завод автоматических трансмиссий».
Модель «JF414E» – это не просто набор букв. Он тоже имеет свое значение.
- «f» – означает переднеприводные;
- цифра «4» указывает на 4 ступени передач;
- «14» – порядковый номер модификации;
- «e» – с электронным управлением.
На какие автомобили устанавливался
Именно на автомате «Jatco» остановил свой выбор АвтоВаз в 2012 году для изготовленных к тому времени Лада «Гранта».
Коробку передач от компании «Джатко» можно увидеть на следующих моделях автомашин:
- Lada «Granta»;
- Лада «Калина2».
ЧитатьКак сделать диагностику АКПП своими руками
Читателю, конечно, станет интересно, а на каких еще зарубежных марках машин, кроме российских «Гранта» и «Калина», ставится АКПП «Jatco JF414E».
Далее приведен список японских моделей авто:
- Datsun On-Do;
- Datsun Mi-Do;
- Nissan March;
- Ниссан Альмера;
- Nissan Ad Van.
В последнее время компания Jatco производит кроме АКПП клиноременные вариаторы. Автомашины с такой трансмиссией не боятся снега и грязи. Примером служит вариаторная коробка Nissan Xtronic на модели Xtrail.
Советы по эксплуатации
Но какой бы неприхотливой ни была данная трансмиссия эксплуатировать ее, как и любую другую вещь, необходимо правильно.
Существуют определенные правила, который должен придерживаться любой владелец автомобиля с автоматом от «Джатко»:
- Проверка уровня и замена масла.
- Правильное вождение.
- Правильная буксировка.
Правильное вождение c АКПП «Jatco»
АКПП «Джатко» надежный и выносливый. Ключевой особенностью является легкость и плавность переключения скоростей. Но в любом случае рекомендуется прогревать автомобиль перед поездкой в зимнее время. А в летний период – охлаждать.
Не нужно дергать ручку переключения. Автомат сам подстраивается под стиль вождения. Водителю нужно только наслаждаться поездкой с этой трансмиссией. А также автомат не любит длительную езду с высокой скоростью.

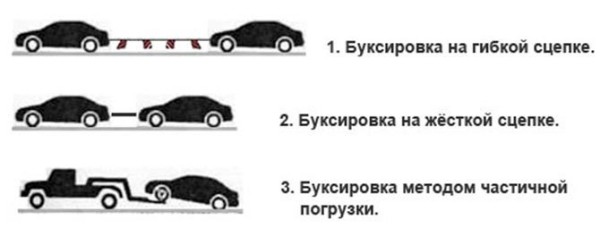

Буксировка автомобиля
Для того, чтобы буксировать автомобиль с автоматом от «Jatco» следует соблюдать следующие рекомендации:
- Буксировать на расстояние не более, чем 40 км.
- Не превышать скорость на буксире – 35 кмч.
- Кулису трансмиссии перевести в нейтральное положение.
- Избегать рывков при буксировке. Это может привести в негодность акпп Jatco.
ЧитатьОсновные неисправности и ремонт АКПП Kia

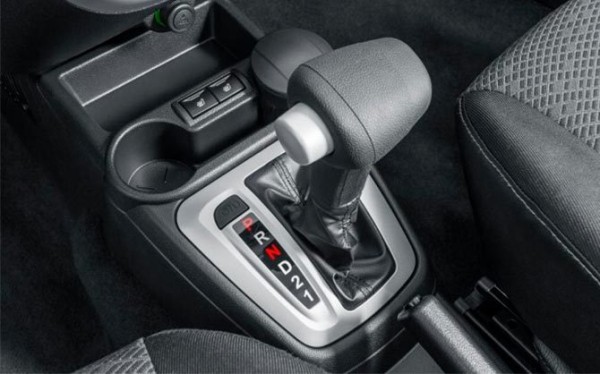

Режимы переключения: кулиса коробки передач
Как и на всех автомобилях с автоматической коробкой передач Jatco имеет следующие положения кулисы:
- P – парковка;
- N – нейтрал;
- D – движение вперед;
- R – движение назад;
- 1 – движение только на первой скорости;
- 2 – начало движения на 1 передаче, затем произойдет автоматическое переключение с первой на вторую передачу. Дальше 2 передачи АКПП не разгонит автомобиль.
А также модель оснащена режимом «М» – механический. Водитель сможет самостоятельно повышать или понижать передачи. И имеет «А» – автоматический режим. Переключение будет происходить с помощью блока актуаторов.
Особенности технического обслуживания АКПП
Трансмиссии «Jatco» не требуют к себе пристального внимания. Они просты в обслуживании.
Детали АКПП аналогичны ее родственникам:
- RE4F03A;
- JF403E.
Это делает ее ремонт дешевым. Характеристики конструкции максимально упрощены, так как устанавливается она на бюджетные автомобили.
Замену масла в акпп Jatco сможет сделать сам автовладелец или же специалисты на станциях технического обслуживания.
Проверка уровня и состояния масла в АКПП «Jatco»
Использовать можно любую смазывающую жидкость для автомобильных АКПП. Помимо фирменного масла «Matic – S», в него можно заливать аналоги типа Dexron 6.

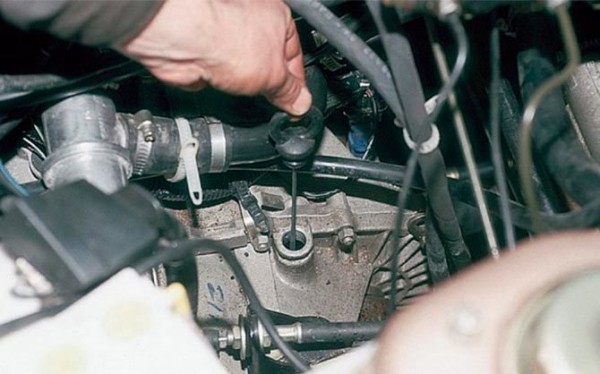

Проверка наличия трансмиссионной жидкости в акпп Jatco производится с помощью щупа при нагретом двигателе. Некоторые специалисты советуют проверять уровень и состояние масла по переливной трубке, сняв пробку снизу поддона.
После прохождения 200 тысяч километров специалисты рекомендуют установить внешний фильтр тонкой очистки. Это делается для того, чтобы избежать попадания мелкого мусор в гидроблок, появляющегося из-за износа фрикционов. Так как металлическая сетка, являющаяся внутренним фильтром, не сможет сдержать эти частицы.
ЧитатьСхема, ремонт АКПП 4F27E и гидроблока своими руками Внимание! Первую смену трансмиссионной жидкости в коробках автомат «JF414E» рекомендуется делать после проезда 80 тысяч километров. А последующие – после 60 тысяч километров.
Замена трансмиссионной жидкости в АКПП «Jatco»
Если владелец решил сам заменить масло, то ниже дана инструкция по правильной процедуре замены трансмиссионной жидкости.
- Открутить пробку слива жидкости КПП «JF414E».
- Подставить емкость для слива и дождаться пока масло не сольется.
- Снять шестнадцать болтов крепления поддона.
- Салфетками очистить внутренню часть его от старого масла.
- Снять масляный фильтр.
- Почистить фильтрующий элемент.
- Обратно собрать поддон в той же последовательности и поставить на место.
- В то место, куда вставляется масляный щуп, залить 1,5 литра трансмиссионной жидкости.
- Вставить щуп. Завести двигатель.
- Прокатить на автомобиле, пока масло не разогреется до 80 градусов по Цельсию.
- Заехать на ровную площадку и проверить уровень.
- Если нужно, то следует долить масло.
Признаки поломки АКПП «Jatco»
Частыми неисправностями автоматической коробки «Jatco» являются:
- окисление контактов соленоидов. Последние быстро выходят из строя, если владелец проигнорировал совет по установке внешнего фильтра;
- нарушение изоляции проводов. Электрическая часть АКПП боится скачков напряжения и поэтому часто вместе с проводами горит и электроплата при неправильном «прикуривании» от аккумулятора;
- разрыв проводов и соединительных хомутов.
Выйти из строя может и гидроблок. Это случается в основном из-за того, что при замене масла поддон не очищался от старой трансмиссионной жидкости или было залито некачественное дешевое масло.
ЧитатьРегулировка и промывка гидроблока АКПП al4: замена клапанов и соленоидов Главной причиной протечки масла в акпп Jatco могут стать старые прокладки из резины. Поэтому рекомендуется вовремя менять сальники и прокладки, не допуская иссушения или старения их. Так как это повлечет проблему низкого уровня трансмиссионной жидкости. А масляное голодание может повредить втулки.

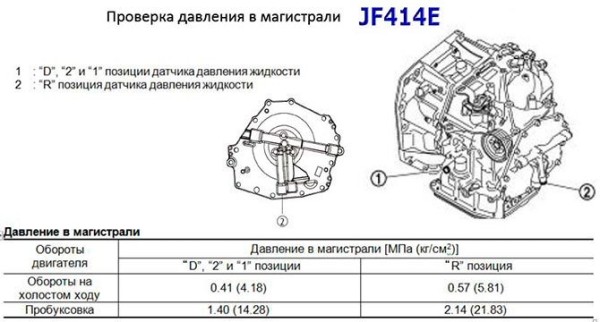

Способы диагностики АКПП
Чтобы вычислить проблему трансмиссии необходимо провести компьютерную диагностику. Так как эта модель коробки передач чаще всего не запоминает ошибки, произошедшие в ней во время пользования автомашиной.
Специалисты на СТО часто, чтобы не кататься с владельцем в поисках выявления неисправностей идут на хитрость. Загоняют ее на подъемник, чтобы колеса свободно висели в воздухе и запускают двигатель. И затем начинают поиск проблем.
Электронная система управления
Электронная система управления редко выходит из строя. Если слетает прошивка, то мастера перепрошивают компьютерный блок автоматической трансмиссии.
Механическая и гидравлическая часть
Проверка происходит визуально:
- если при проверке масла, владелец обнаружил множество черных крапинок, то это значит, что фрикционные накладки пришли в негодность. Поэтому чем быстрее автомобиль будет направлен на СТО, тем уменьшиться шанс полной замены АКПП.
- замятая крышка поддона может повредить механическую часть трансмиссии и привести к потере масла.
- считывание кодов, которые появляются на приборной панели. Расшифровка кодов неисправностей есть в мануале для этой модели трансмиссии.

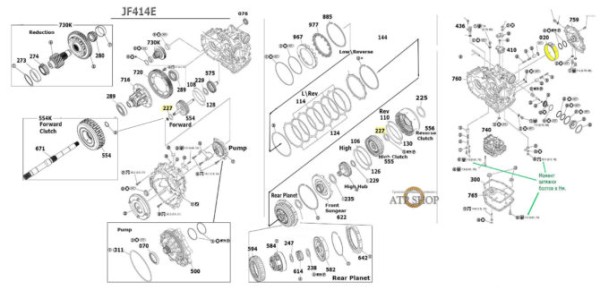

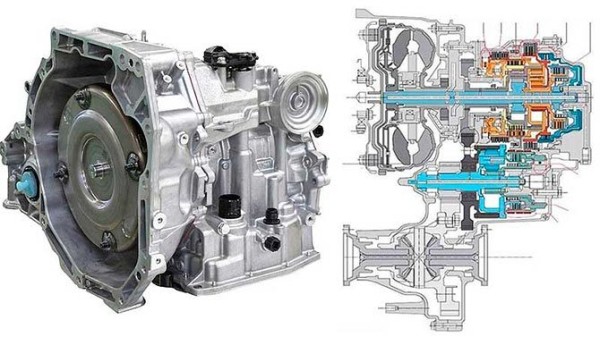

Конструкция коробки «Jatco»
Конструкция коробки автомат «Jatco», как и у остальных трансмиссий, состоит из:
- гидротрансформатора;
- планетарной части;
- гидроблока.
Гидротрансформатор
Гидротрансформатор является одновременно сцеплением и гидромуфтой коробки «Jatco». Он преобразует крутящий момент от двигателя и передает его на первичный вал.
Планетарная передача
Планетарная передача включает в себя:
ЧитатьРемонт АКПП ZF 6HP26 и схема гидроблока коробки передач
- солнечную шестерню;
- сателлиты, которые прикреплены на планетарное водило;
- муфту сцепления;
- ленточный тормоз.

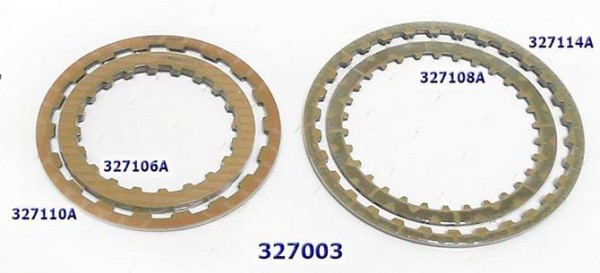

Фрикционы и стальные диски
Фрикционы и стальные диски АКПП служат элементами для включения сцепления и передачи крутящего момента. По сути фрикционы – это стальные диски только на них наклеена фрикционная лента. Прижимаясь к стальным дискам фрикционы соединяют два вращающихся вала АКПП.
Всей этой управляет компьютер, а гидроблок нажимает на поршни барабанов, сжимая фрикционы по переменке.

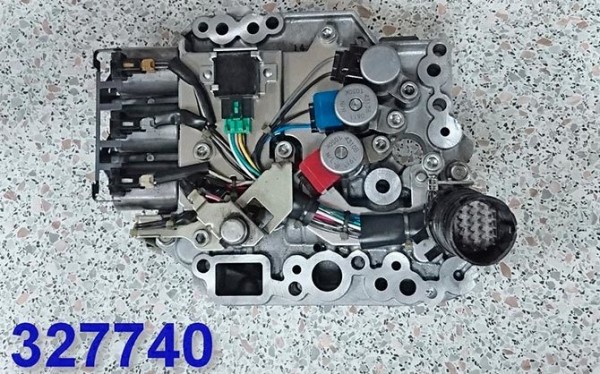

Гидроблок
Гидроблок АКПП модели 414 e надежный и редко выходит из строя. Чаще всего владельцу приходится заменять соленоиды. Они являются расходным элементом трансмиссии.
Советы опытных автовладельцев и механиков
Отзывы об автомате «Джатко» большинства автовладельцев положительные. Начинающим автолюбителям уже опытные водители и специалисты по ремонту советуют следующее:
- При протирке внутренних блоков АКПП использовать тряпки без ворса. Щуп также рекомендуется протирать чистой плотной и гладкой тканью. Так как ворсинки могут застревать в дроссельных отверстиях и выводить из строя электронные системы управления автоматом.
- При снятии крышки масляного фильтра помечать каждый болт и место расположения его фломастером, чтобы избежать путаницы. Так как болты имеют разную длину.
- Не рекомендуется использовать АКПП с заниженным уровнем масла или наоборот с повышенным.
Заключение
Применяя советы и хитрости, прочитанные в этой статье, владелец автомобиля с коробкой передач «Jatco» может повысить срок службы автомата и соответственно уменьшить расходы на полную ее замену.
