Система сцепления в грузовых автомобилях Foton играет ключевую роль в передаче крутящего момента от двигателя к трансмиссии. Понимание устройства и особенностей работы этого узла поможет владельцам грузовиков своевременно выявлять неисправности и правильно подбирать запасные части.
Устройство системы сцепления грузовиков Foton
Конструкция сцепления китайских грузовиков Foton имеет свои особенности, которые необходимо учитывать при обслуживании и ремонте. Система состоит из нескольких основных компонентов, каждый из которых выполняет определенную функцию.
Основные элементы сцепления

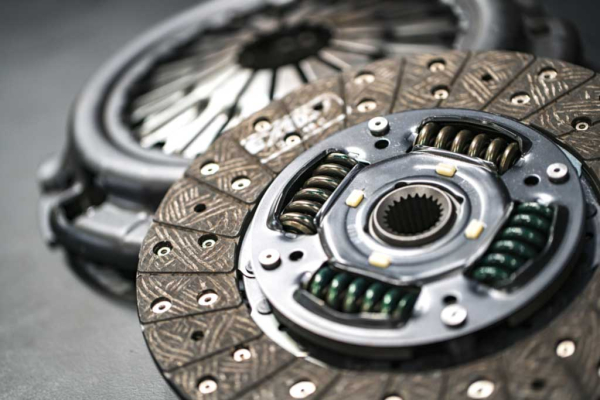

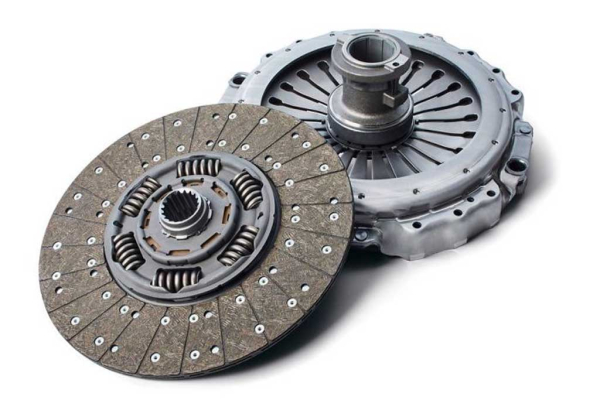

Маховик двигателя служит базовой деталью всей системы. К нему крепится корзина сцепления, которая содержит нажимной диск и диафрагменную пружину. Диск сцепления (ведомый диск) располагается между маховиком и нажимным диском.
Вилка сцепления и выжимной подшипник с муфтой отвечают за размыкание сцепления при нажатии на педаль. Этот узел испытывает значительные нагрузки и требует регулярного обслуживания.
Гидравлическая и пневматическая системы управления
Большинство моделей Foton оборудованы гидравлической системой управления сцеплением. Она включает главный цилиндр сцепления, трубопроводы и рабочий цилиндр с усилителем. Такая конструкция обеспечивает более точное управление и снижает усилие на педали.
Однако у многих моделей Foton применяется пневматическая система управления сцеплением, особенно в более тяжелых модификациях. Такая система использует пневматические цилиндры и воздушные магистрали, что также обеспечивает эффективное управление, но требует другого подхода к обслуживанию.
Виды запчастей сцепления для грузовиков Foton
Запчасти сцепления для различных моделей Foton имеют свои особенности и характеристики. Компания Трансбизнес-ЕК специализируется на поставке качественных деталей для китайских грузовиков.
Диски сцепления

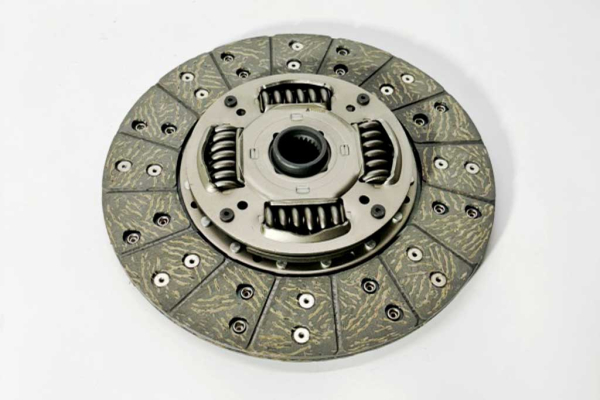

Ведомые диски различаются по диаметру и количеству шлицов. Для моделей Foton 1051 и 1061 используются диски диаметром 325 мм, а для более тяжелых моделей — 350-430 мм. Материал фрикционных накладок должен соответствовать условиям эксплуатации.
Нажимные диски в корзине сцепления обеспечивают равномерное прижатие ведомого диска к маховику. Качество металла и точность изготовления влияют на долговечность всей системы.
Подшипники и цилиндры
Выжимные подшипники требуют особого внимания при замене. Для грузовиков Foton используются как обычные шариковые, так и роликовые подшипники увеличенной грузоподъемности.
Цилиндры сцепления — главный и рабочий — должны соответствовать гидравлическим характеристикам системы. Рабочий цилиндр часто комплектуется усилителем для тяжелых моделей.
Признаки неисправностей сцепления
Своевременное выявление проблем помогает избежать серьезных поломок и дорогостоящего ремонта. Основные признаки неисправностей сцепления включают различные симптомы, которые водитель может заметить во время эксплуатации.
Механические неисправности
Пробуксовка сцепления проявляется в повышении оборотов двигателя без соответствующего увеличения скорости. Это происходит из-за износа фрикционных накладок или ослабления диафрагменной пружины.
Неполное выключение сцепления затрудняет переключение передач и может сопровождаться характерным скрежетом. Причиной может быть деформация ведомого диска или неправильная регулировка.
Рывки при трогании указывают на неравномерность работы сцепления. Это может быть связано с замасливанием диска, неровностями на поверхности маховика или износом шлицевого соединения.
Гидравлические проблемы
Провал педали сцепления часто связан с неисправностями гидравлической системы. Утечка тормозной жидкости, износ манжет цилиндров или завоздушивание системы требуют немедленного вмешательства.
Тяжелый ход педали может указывать на заедание в приводе или неисправность усилителя рабочего цилиндра.
Особенности ремонта сцепления Foton
Ремонт системы сцепления китайских грузовиков имеет свои нюансы, которые важно учитывать для обеспечения качественного результата. Использование оригинальных или качественных аналогичных запчастей критически важно для надежной работы.
Подготовка к ремонту
Диагностика должна включать проверку всех компонентов системы. Необходимо оценить состояние маховика, измерить толщину фрикционных накладок и проверить работу гидравлической системы.
Специальный инструмент требуется для правильной установки и центровки ведомого диска. Использование универсальных оправок может привести к неточной установке и преждевременному износу.
Процесс замены деталей
Центровка ведомого диска — один из самых важных этапов. Неправильная установка приведет к вибрациям и быстрому износу выжимного подшипника.
Затяжка болтов корзины должна производиться в определенной последовательности и с соблюдением моментов затяжки. Неравномерная затяжка может привести к деформации нажимного диска.
Прокачка гидравлической системы завершает процесс ремонта. Важно полностью удалить воздух из системы и проверить отсутствие утечек.
Профилактика и обслуживание
Регулярное обслуживание системы сцепления значительно продлевает срок службы компонентов и снижает вероятность внезапных поломок. Правильная эксплуатация и своевременная замена расходных материалов — основа надежной работы.
Регулярные проверки
Уровень тормозной жидкости в бачке главного цилиндра должен контролироваться еженедельно. Снижение уровня может указывать на утечку или естественный износ накладок.
Свободный ход педали требует периодической проверки и регулировки. Неправильная регулировка приводит к неполному выключению сцепления или постоянному нажатию на выжимной подшипник.
Состояние пыльников защищает механизмы от попадания грязи и влаги. Поврежденные пыльники следует заменять немедленно.
Правила эксплуатации
Плавное трогание без резких движений педалью продлевает срок службы фрикционных накладок. Избыточное проскальзывание при трогании на подъеме особенно вредно для сцепления.
Избегание длительного удержания педали в нажатом состоянии снижает нагрузку на выжимной подшипник. При длительных остановках лучше включать нейтральную передачу.
Своевременная замена тормозной жидкости в гидравлической системе предотвращает коррозию и обеспечивает стабильную работу цилиндров.
Заключение
Система сцепления грузовиков Foton требует внимательного отношения и качественного обслуживания. Понимание устройства, своевременная диагностика неисправностей и использование качественных запчастей обеспечивают долговечную и надежную работу этого важного узла.
При возникновении проблем рекомендуется обращаться к специалистам, имеющим опыт работы с китайскими грузовиками, и использовать проверенные запчасти от надежных поставщиков.
Профилактическое обслуживание и правильная эксплуатация помогут избежать дорогостоящих ремонтов и обеспечат безопасную работу грузового автомобиля на протяжении многих лет эксплуатации.
